刮板式输送机
面议
埋刮板输送机是一种在封闭的矩形断面的壳体内，借助于运动着的刮板链条连续输送散状物料的运输设备。埋刮板输送机结构简单，重量轻，体积小，密封性强...

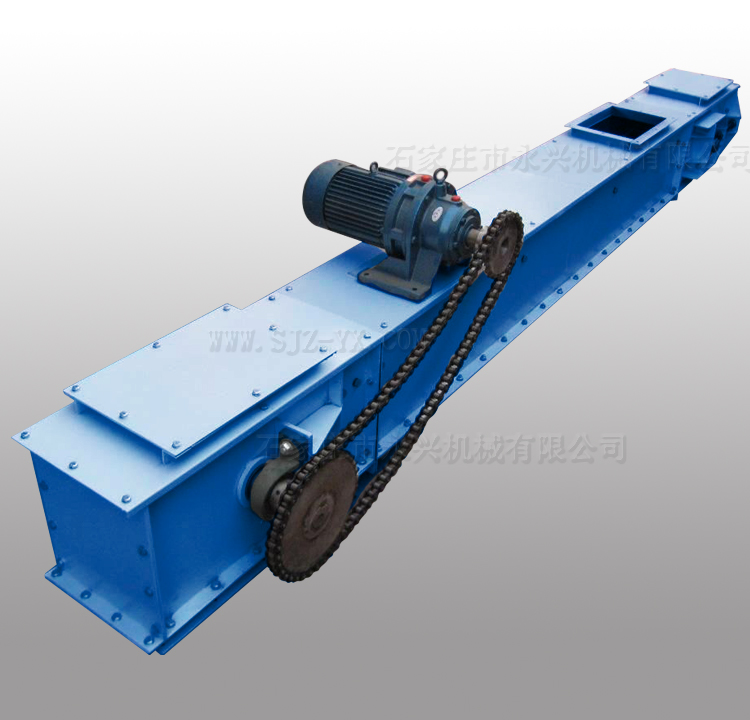

产品名称：埋刮板输送机
埋刮板输送机是一种在封闭的矩形断面的壳体内，借助于运动着的刮板链条连续输送散状物料的运输设备。埋刮板输送机结构简单，重量轻，体积小，密封性强，安装维修方便。它不但可以水平运输，也可倾斜或垂直运输，可多点加料，多点卸料，工艺布置灵活，全封闭运输不污染环境。当发生过载时，抗冲击继电器马上切断电源，保护整机完好。
我厂研究的大粒度“新型”埋刮板输送机，外部尺寸与普通型相同，技术性能不低于普通型，但输送物料的粒度可达普通型的4～6倍（见下表），其特点在于采用不易卡死的多自由度圆环链条，配以侧隙较大的高强度刮板，从而实现了大粒度物料的可靠输送。
型号 | MS16 | MS20 | MS25 | MS32 | MS40 | MC16 MZ16 | MC20 MZ20 | MC25 MZ25 | MC32 | MC40 |
普通型mm | 8 | 10 | 12.5 | 16 | 20 | 5.3 | 6.7 | 8.3 | 10.7 | 13.3 |
大粒度mm | 32 | 40 | 50 | 63 | 80 | 32 | 40 | 50 | 63 | 80 |

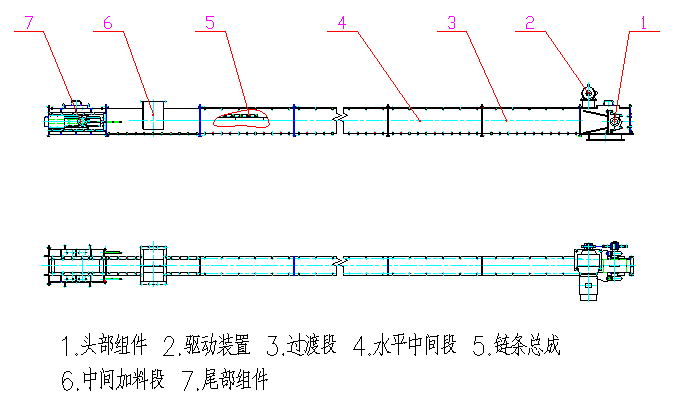

MS型埋刮板输送机结构示意图
MS型埋刮板输送机技术参数：
型号 | MS16 | MS20 | MS25 | MS32 | MS40 | ||
机槽宽度 B(mm) | 160 | 200 | 250 | 320 | 400 | ||
机槽高度 h(mm) | 160 | 200 | 250 | 320 | 360 | ||
刮板链条 | 链条节距 t(mm) | 100 | 125 | 160 | 200 | 200 | |
链条型式和代号 | 模锻链 | DL10 | DL12.5 | DL16 | - | - | |
滚子链 | GL10 | GL12.5 | GL16 | - | - | ||
双板链 | - | - | - | BL20 | BL20 | ||
刮板型式和代号 | T 型 | √ | √ | √ | - | - | |
U1 型 | - | - | - | √ | √ | ||
速度 m/sec | 0.16 | √ | √ | √ | - | - | |
0.20 | √ | √ | √ | √ | √ | ||
0.25 | √ | √ | √ | √ | √ | ||
0.32 | √ | √ | √ | √ | √ | ||
输送量 Q(m 3 /h) | 11~25 | 17~39 | 23~54 | 48~88 | 67~124 | ||
电动机功率 KW | 1.5 | √ | √ | - | - | - | |
2.2 | √ | √ | √ | - | - | ||
3.0 | √ | √ | √ | - | |||
4.0 | √ | √ | √ | √ | √ | ||
5.5 | √ | √ | √ | √ | √ | ||
7.5 | √ | √ | √ | √ | √ | ||
11 | - | √ | √ | √ | √ | ||
15 | - | √ | √ | √ | √ | ||
18.5 | - | - | √ | √ | √ | ||
22 | - | - | - | √ | √ | ||
30 | - | - | - | √ | √ | ||
37/40 | - | - | - | - | √ | ||
输送机最大长度 L (m) | 80 | 80 | 80 | 80 | 80 | ||
允许倾斜安装角度 | 0 °≤α≤ 15 ° | ||||||
说明：表中输送量按物料输送功率为70%计算所得，功率按物料的内摩擦角45°，外摩擦角31°计算。物料密度增大，功率成比例增大。
