YS系列高压三相异步电动机

价格：：

面议

产品简介：

YS系列高压三相异步电动机是河北中磁科技有限公司为适应国内外市场发展需要，而开发的高压高效节能产品。电动机性能接近或达到国内外先进水平，防护等级为IP23。本系列电动机性能和安装尺寸符合IEC标准和国家标准。且我公司已通过ISO9001国家质量体系的认证，从订货、开发、制造、检验、销售、服务全过程全...

服务热线：CANSHU_TELEPHONE

立即咨询

产品概述

产品介绍

1、YS系列高压三相异步电动机是河北中磁科技有限公司为适应国内外市场发展需要，而开发的高压高效节能产品。电动机性能接近或达到国内外先进水平，防护等级为IP23。本系列电动机性能和安装尺寸符合IEC标准和国家标准。且我公司已通过ISO9001国家质量体系的认证，从订货、开发、制造、检验、销售、服务全过程全部按照ISO9001质量体系的要求进行控制。

2、电动机供电电源为三相工频50HZ（或根据需要为60HZ）电源，电压等级6KV、10KV，也可以根据需要设计成其它电压等级，安装方式一般为IMB3，也可以根据客户需要设计成IMB35、IMV1。

3、本系列电动机采用了高导磁低损耗冷轧无取向硅钢片，因而损耗低，效率高。电动机采用可靠的F级绝缘结构和真空压力（VPI）浸漆，温升按B级考核设计，延长了绝缘老化寿命。本系列电动机基本通风方式为IC01，冷却散热条件比较成熟。本系列电机具有高效、节能、低振动、低噪音、性能可靠、安装维护方便等特点。

4、电动机允许在额定电压和频率下直接启动和降压启动（85%额定电压）。

5、本系列电动机为一般用途的三相异步电动机，可用于驱动各种通用机械设备，如压缩机、风机、水泵、破碎机等机械设备。

6、电动机技术性能参数、安装尺寸和外形尺寸见附表.

IP23-6kv
型号	额定功率 (kW)	额定转速 r/min	额定电流 (A)	效率 %	功率因数 cosΦ	堵转转矩额定转矩	堵转电流额定电流	最大转矩额定转矩
YS3550-2A	200	2970	25	93.0	0.84	1.2	7.5	2.6
YS3550-2B	220	2970	27	93.3	0.84	1.2	7.5	2.6
YS3550-2C	250	2970	30	93.4	0.85	1.2	7.5	2.6
YS3551-2	280	2970	34	93.6	0.86	0.7	7.0	2.8
YS3552-2	315	2970	38	93.9	0.86	0.7	7.0	2.8
YS3553-2	355	2970	42	94.1	0.87	0.7	7.0	2.6
YS3554-2	400	2970	47	94.5	0.87	0.7	6.5	2.6
YS3555-2	450	2970	52	94.7	0.88	0.7	6.5	2.7
YS3556-2	500	2970	57	95.0	0.89	0.7	6.5	2.6
YS3557-2	560	2970	64	95.1	0.89	0.7	6.5	2.4
YS3550-4A	200	1480	24	93.5	0.85	1.0	7.0	2.6
YS3550-4B	220	1480	27	93.7	0.85	1.0	7.0	2.6
YS3550-4C	250	1480	30	93.8	0.85	1.0	7.0	2.6
YS3551-4	280	1480	33	93.9	0.86	0.9	6.5	2.5
YS3552-4	315	1480	37	94.1	0.86	0.9	6.5	2.5
YS3553-4	355	1480	42	94.3	0.86	0.9	6.5	2.5
YS3554-4	400	1480	47	94.4	0.86	0.9	6.0	2.4
YS3555-4	450	1480	53	94.6	0.87	0.9	6.0	2.4
YS3556-4	500	1480	58	94.8	0.87	0.9	6.0	2.4
YS3557-4	560	1480	65	95.0	0.87	0.9	6.0	2.4
IP23-10kv
型号	额定功率 (kW)	额定转速 r/min	额定电流 (A)	效率 %	功率因数 cosΦ	堵转转矩额定转矩	堵转电流额定电流	最大转矩额定转矩
YS3550-2A	200	2970	15	93.0	0.85	1.10	7.5	3.0
YS3550-2B	220	2970	16	93.3	0.85	1.10	7.5	3.0
YS3550-2C	250	2970	18	93.4	0.85	1.10	7.5	3.0
YS3551-2	280	2970	20	93.6	0.86	0.75	7.0	2.8
YS3552-2	315	2970	23	93.9	0.86	0.75	7.0	2.8
YS3553-2	355	2970	25	94.3	0.87	0.75	7.0	2.8
YS3554-2	400	2970	28	94.5	0.88	0.75	6.5	2.8
YS3555-2	450	2970	31	94.7	0.88	0.75	6.5	2.4
YS3556-2	500	2970	35	94.9	0.88	0.75	6.1	2.4
YS3557-2	560	2970	39	95.0	0.88	0.80	5.6	2.4
YS3550-4A	200	1480	15	93.0	0.85	1.30	7.5	2.9
YS3550-4B	220	1480	16	93.3	0.85	1.30	7.5	2.9
YS3550-4C	250	1480	18	93.4	0.85	1.30	7.5	2.9
YS3551-4	280	1480	20	93.5	0.86	1.10	7.0	2.7
YS3552-4	315	1480	23	93.8	0.86	1.10	7.0	2.7
YS3553-4	355	1480	25	93.9	0.86	1.20	7.0	2.8
YS3554-4	400	1480	29	94.0	0.86	1.20	6.5	2.5
YS3555-4	450	1480	32	94.4	0.86	1.20	6.5	2.5
YS3556-4	500	1480	35	94.5	0.87	1.20	6.5	2.3
YS3557-4	560	1480	39	94.7	0.87	1.20	6.5	2.3

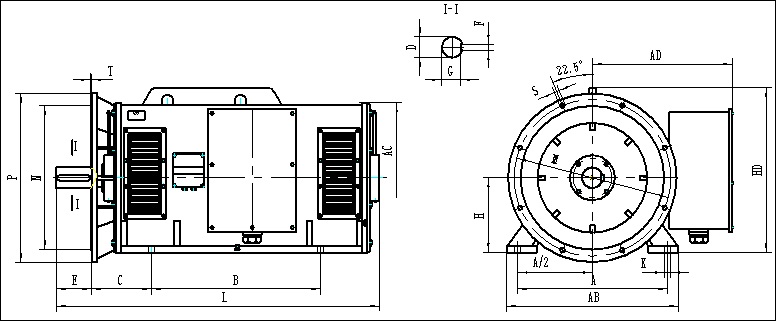

机座号	极数	安装尺寸															外形尺寸
		A	A/2	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	AD	HD	L
3550	2	710	355	800	280	80	140	22	71	355	28	740	680	800	24	6	810	720	690	790	1570
3551
3552
3553
3554	2	710	355	900	280	90	140	25	81	355	28	740	680	800	24	6	810	720	690	790	1770
3555
3556
3557
3550	4	710	355	800	280	100	170	28	90	355	28	740	680	800	24	6	810	720	690	790	1600
3551
3552
3553
3554	4	710	355	900	280	110	170	28	100	355	28	740	680	800	24	6	810	720	690	790	1800
3555
3556
3557

订货须知

1.订货时务必请客户注明电动机型号、功率（kw）、电压、频率、旋转方向、防护等级、冷却方式、出线方向、特殊环境条件及配套机械设备的使用要求。

2.本系列电动机一般在定子及轴承上加装测温元件，定子端部工作组、备用组各三个、前后轴承各一个PT100铂热电阻，也可在电动机内部加装防凝露去潮湿加热器，如果需要或者有其它要求务必请客户在订货时注明。

3.电动机主接线盒和辅助接线盒（有测温元件和加热器时）一般面对轴伸端在电动机机座右侧（即U、V、W出线在右侧），也可根据客户订货要求放在电动机左侧。

4.其它特殊要求，订货时务请签订技术协议。
