产品概述：

　　KYN61-40.5型铠装移开式交流金属封闭开关柜适用于三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能，还可以用于控制频繁操作的场所。

　　符合: GB3906-2006.IEC298.DL/T404-2007等标准

　　标准外形尺寸:宽x深x高= 1200x2800x2600 宽x深x高=1400x2800x2600

　　结构说明：

　　开关柜按(GB3906和IEC298)中铠装式金属封闭开关标准而设计。整体由柜体和抽出部分(手车)两部分组成，柜体结构均采用敷铝锌板或镀锌板用螺栓接组合成型，用金属隔离板将开关内部分离为断路器室、主母线室、电缆室和继电器仪表室,并且所有金属结构件均可靠接地，主回路系统的各隔离均有独立的压力释放通道，在电缆室内可设置10x60mm的接地母线。

　　主要特点：

　　柜体结构采用组装式，断路器采用手车落地式结构;

　　可选配:全国联合设计的真空断路器(ZN85-40.5/3AV3)、厦门华电极柱固封式直空断路嚣(VEP-40.5)、阿海珐SF6断路器(FP4025D )、施耐德SF6断路器(SF2)，同规格断路器具有互换性，更换简单、方便;

　　手车车架中装有丝杠螺母推进机构、超越离合器，可轻松移动手车并能防止误操作而损坏推进机构;

　　主开关，手车、开关柜门之间的联锁均采用强制性机械闭锁方式,满足“五防”联锁功能;

　　快速接地开关用于回路短接和接地;

　　所有的操作均可在柜门关闭状态下进行，保障操作人员的安全;

　　电统室空间充裕，可连接多根电缆，并可架空进线;

　　外壳防护等级IP4X.手车室门打开状态下，防护等级IP2X

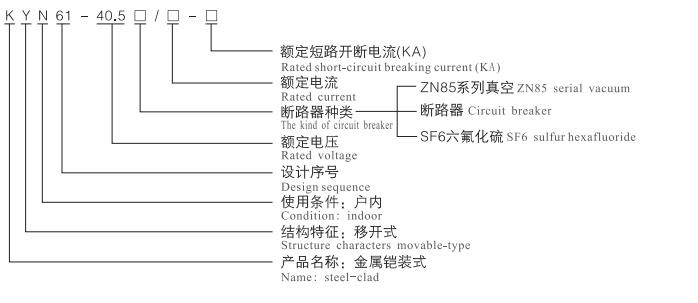

　　型号含义：
