产品概述：

　　XGN66-12型开关设备适用于3.6- 12kV三相交流50Hz单母线系统的户内成套配电装置，作为接受和分配电能之用，属于新一代小型化城乡电网设备，具有小型化、结构合理、安全可靠、运行操作简单等特点，满足电力市场及城网、农网改造、箱式变电站的需求。

　　结构说明：

　　开关柜为金属封闭箱型结构，柜体骨架由型材经多种连接件组装而成。柜体分为四个小室，即断路器室、母线室、电缆室和仪表室。部件加工应用数控机床制造，形位尺寸精度高,制造快捷准确,便于不同方案的灵活组合，可满足客户的不同要求。

　　主要特点：

　　柜体结构采用组装式，无需焊接，具有较高的机械强度，优美的外观;

　　柜体后部上方采用GN30-12旋转隔离开关，下隔离采用GN19-12C隔离开关，具有按程序操作的可靠的机械联锁装置，为操作人员与设备提供可靠的安全性保护;

　　主开关采用整体式结构，可选配: ZN63-12(VS1-12).VD4-12等固定式断路器;

　　主开关、隔离开关及柜门之间的连锁机构均采用强制性机械闭锁方式，产品满足“五防”功能要求，可与环网柜任意组合应用。

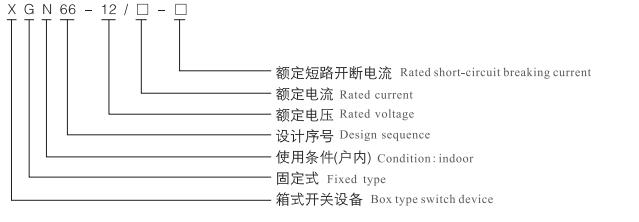

　　型号含义：

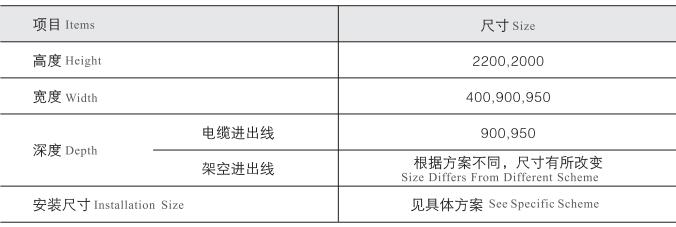

　　外形及安装尺寸：
